Главная Каталог продукции Подшипники Фланцевые корпуса Фланцевый корпус FYTB509 M

FYTB509 M

SKF
Фланцевый корпус
FYTB509 M
Внутренний диаметр (мм)
85
Вес (гр.)
1 100
Цена (руб.)
4 063
Цена: 4 063 ₽
 Оформить
Основные размеры и рабочие характеристики
Диаметр сферического посадочного места
85 mm
Общая ширина корпуса
39 mm
Расстояние между центрами отверстий под болты
148.5 mm
Тип корпуса
С буртиком
Тип фланцевого корпуса
Овальный
Количество отверстий под болты для крепежа
2
Тип отверстия под крепёжные болты
Подшипник скольжения
Материал корпуса
Чугун
Покрытие
Без
Отверстия для повторного смазывания
С
Пресс-маслёнка
С
Масса нетто изделия
1.14 kg

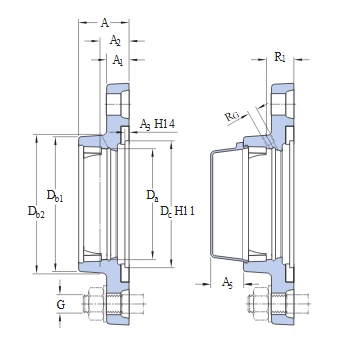

Верхний наружный диаметр
Db1 102 mm
Диаметр сферического посадочного места
Da 85 mm
Наружный диаметр основания
Db2 111 mm
Центрирующий диаметр
Dc 98.4 mm
Общая ширина
A 39 mm
Ширина фланца
A1 14 mm
Осевое положение сферического посадочного места (относительно опорной поверхности)
A2 24 mm
Глубина центрирующей выточки
A3 3.2 mm
Выступающая часть торцевой крышки
A5 26.5 mm

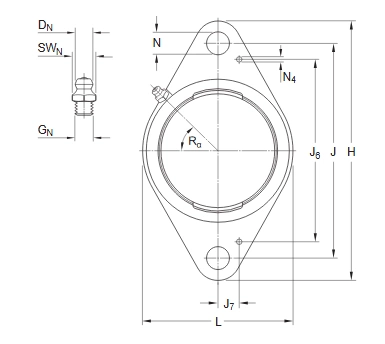

Общая высота
H 178.5 mm
Расстояние между центрами отверстий под болты
J 148.5 mm
Общая длина
L 111 mm
Диаметр отверстия для крепёжного болта
N 16 mm
Резьба в корпусе для пресс-маслёнки
RG 1/4-28 UNF
Осевое позиционирование резьбы в корпусе
R1 24.5 mm
Угловое позиционирование резьбы в корпусе
Rα 45 °
Диаметр сферы головки пресс-маслёнки
DN 6.5 mm
Размер шестигранного ключа для пресс-маслёнки
SWN 7 mm
Резьба пресс-маслёнки
GN 1/4-28 SAE-LT
Расстояние между установочными штифтами
J6 120.5 mm
Осевое смещение установочных штифтов
J7 18 mm
Рекомендуемый диаметр установочных штифтов
N4 2 mm
Рекомендуемый диаметр крепёжных болтов, мм G
14 mm
Рекомендуемый диаметр крепёжных болтов, дюймы G
0.5625 in
Торцевая крышка
ECY 209
