Главная Каталог продукции Подшипники Фланцевые корпуса Фланцевый корпус R067101200

R067101200

Фланцевый корпус

Внутренний диаметр (мм)

Вес (гр.)

4 300

Цена (руб.)

40 583

Цена: 40 583 ₽

Оформить

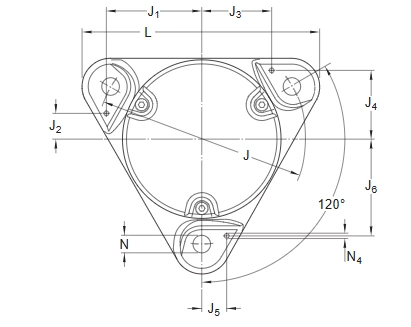

Основные размеры и рабочие характеристики

Диаметр посадочного места подшипника

100 mm

Средний диаметр отверстий под болты для фланцевого корпуса с круглым и треугольным фланцем

170 mm

Диаметр крепёжного болта

12 mm

Тип корпуса

С буртиком

Конфигурация корпуса

Неразъёмный

Схема монтажа

Конец вала

Количество отверстий под болты для крепежа

Материал корпуса

Чугун

Тип уплотнения корпуса подшипника

Уплотнение с кромкой

Приспособления/возможность смазывания корпуса

Пластичная смазка

Масса нетто изделия

4.49 kg

Диаметр посадочного места подшипника

Da 100 mm

Ширина посадочного места подшипника

Ca 27 mm

Высота до центра посадочного места подшипника

H1 65 mm

Дистанционное посадочное место подшипника до опорной поверхности

Ba 24 mm

Посадочное место на расстоянии от внутренней поверхности торцевой крышки

Bb 23 mm

Диаметр вала

da 50 mm

Ширина основания

A 56 mm

Ширина опоры

A1 15 mm

Ширина

AA 84 mm

Наружный диаметр крышки корпуса

D1 127 mm

Резьба смазочных отверстий

G1 1/8-27 NPSF

Высота

H 172.5 mm

Длина

L 192 mm

Средний диаметр резьбы крепёжных болтов

J 170 mm

Диаметр отверстия для крепёжного болта

N 14 mm
