Диаметр крепёжного болта
16 mm
Общая ширина корпуса
43 mm
Расстояние между центрами отверстий под болты
130 mm
Ширина подшипника, всего
55.6 mm
Тип фланцевого корпуса
Квадратный
Количество отверстий под болты для крепежа
4
Тип отверстия под крепёжные болты
Подшипник скольжения
Приспособление для удержания, внутреннее кольцо
Установочные винты
Тип отверстия
Цилиндрический
Каучуковое демпфирующее кольцо
Без
Материал, подшипник
Подшипниковая сталь
Уплотнение, подшипник
Уплотнения и маслоотражательные кольца с обеих сторон
Типы уплотнения
Контактное, стандартное
Смазочный материал
Пластичная смазка
Отверстия для повторного смазывания
С
Номинальная динамическая грузоподъёмность
43.6 kN
Номинальная статическая грузоподъёмность
29 kN
Предельная частота вращения
3 600 r/min
Примечание
Предельная частота вращения с допуском вала h6
Масса нетто изделия
3.21 kg
Соответствие стандарту
JIS
Для конкретного применения
Для погрузочно-разгрузочного оборудования

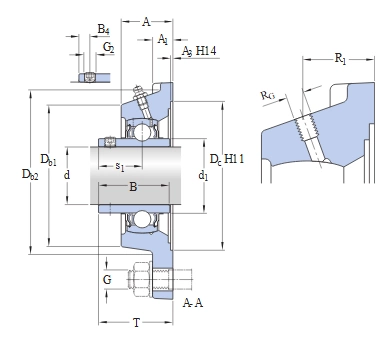

Диаметр отверстия
d 55 mm
Наружный диаметр внутреннего кольца
d1 ≈69.06 mm
Глубина центрирующей выточки
A3 3.2 mm
Ширина внутреннего кольца
B 55.6 mm
Общая ширина подшипника
B1 55.6 mm
Расстояние от торца фиксирующего устройства до центра резьбы
B4 9 mm
Верхний наружный диаметр
Db1 130 mm
Наружный диаметр основания
Db2 130 mm
Диаметр центрирующей выточки корпуса
Dc 150.8 mm
Расстояние между центрами отверстий под болты
J 130 mm
Диаметр отверстия для крепёжного болта
N 19 mm
Расстояние от торца фиксирующего устройства до центра дорожки качения
s1 33.4 mm
Резьба в корпусе для пресс-маслёнки
RG 1/4-28 UNF
Осевое позиционирование резьбы в корпусе
R1 25 mm
Диаметр сферы головки пресс-маслёнки
DN 6.5 mm
Размер шестигранного ключа для пресс-маслёнки
SWN 7 mm
Резьба пресс-маслёнки
GN 1/4-28 SAE-LT
Расстояние между установочными штифтами
J6 148 mm
Осевое смещение установочных штифтов
J7 45 mm
Рекомендуемый диаметр установочных штифтов
N4 4 mm
Предел усталостной прочности Pu
1.25 kN
Установочный винт G2
M10x1
Размер шестигранного ключа для установочного винта
5 mm
Рекомендуемый момент затяжки установочного винта
16.5 N·m
Рекомендуемый диаметр крепёжных болтов, мм G
16 mm
Рекомендуемый диаметр крепёжных болтов, дюймы G
0.625 in
