Диаметр крепёжного болта
16 mm
Общая ширина корпуса
43 mm
Расстояние между центрами отверстий под болты
130 mm
Ширина подшипника, всего
39.9 mm
Соответствующий монтажный инструмент
HN 11
Тип фланцевого корпуса
Квадратный
Количество отверстий под болты для крепежа
4
Тип отверстия под крепёжные болты
Подшипник скольжения
Приспособление для удержания, внутреннее кольцо
Закрепительная втулка
Каучуковое демпфирующее кольцо
Без
Материал, подшипник
Подшипниковая сталь
Уплотнение, подшипник
Уплотнения и маслоотражательные кольца с обеих сторон
Типы уплотнения
Контактное, стандартное
Смазочный материал
Пластичная смазка
Отверстия для повторного смазывания
С
Номинальная динамическая грузоподъёмность
43.6 kN
Номинальная статическая грузоподъёмность
29 kN
Предельная частота вращения
3 600 r/min
Масса нетто изделия
2.98 kg
Соответствие стандарту
JIS
Для конкретного применения
Для погрузочно-разгрузочного оборудования
Уплотнение, подшипник
Уплотнения и маслоотражательные кольца с обеих сторон
Тип уплотнения, подшипник
Контактное, стандартное

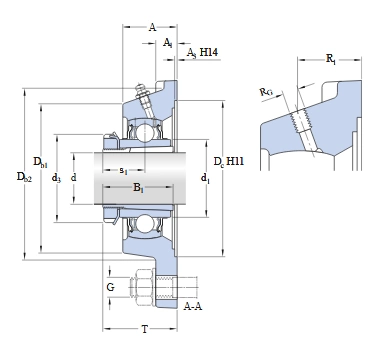

Диаметр отверстия
d 50 mm
Наружный диаметр внутреннего кольца
d1 ≈69.06 mm
Наружный диаметр стопорной гайки
d3 75 mm
Глубина центрирующей выточки
A3 3.2 mm
Верхний наружный диаметр
Db1 130 mm
Наружный диаметр основания
Db2 130 mm
Диаметр центрирующей выточки корпуса
Dc 150.8 mm
Расстояние между центрами отверстий под болты
J 130 mm
Диаметр отверстия для крепёжного болта
N 19 mm
Расстояние от торца фиксирующего устройства до центра дорожки качения
s1 32.5 mm
Значение s1 до ввода втулки в отверстие подшипника является приблизительным (втулка и отверстие внутреннего кольца находятся в начальном положении).
Резьба в корпусе для пресс-маслёнки
RG 1/4-28 UNF
Осевое позиционирование резьбы в корпусе
R1 25 mm
Диаметр сферы головки пресс-маслёнки
DN 6.5 mm
Размер шестигранного ключа для пресс-маслёнки
SWN 7 mm
Резьба пресс-маслёнки
GN 1/4-28 SAE-LT
Расстояние между установочными штифтами
J6 148 mm
Осевое смещение установочных штифтов
J7 45 mm
Рекомендуемый диаметр установочных штифтов
N4 4 mm
Предел усталостной прочности Pu
1.25 kN
Соответствующий гаечный ключ
HN 11
Рекомендуемый угол затяжки стопорной гайки α
90 °
Рекомендуемый диаметр крепёжных болтов, мм G
16 mm
Рекомендуемый диаметр крепёжных болтов, дюймы G
0.625 in
