Диаметр крепёжного болта
10 mm
Общая ширина корпуса
30 mm
Расстояние между центрами отверстий под болты
83 mm
Ширина подшипника, всего
38.1 mm
Тип фланцевого корпуса
Квадратный
Количество отверстий под болты для крепежа
4
Тип отверстия под крепёжные болты
Подшипник скольжения
Приспособление для удержания, внутреннее кольцо
Установочные винты
Тип отверстия
Цилиндрический
Каучуковое демпфирующее кольцо
Без
Материал, подшипник
Подшипниковая сталь
Уплотнение, подшипник
Уплотнения и маслоотражательные кольца с обеих сторон
Типы уплотнения
Контактное, стандартное
Уплотнение, узел
Опциональная торцевая крышка
Смазочный материал
Пластичная смазка
Отверстия для повторного смазывания
С
Номинальная динамическая грузоподъёмность
19.5 kN
Номинальная статическая грузоподъёмность
11.2 kN
Предельная частота вращения
5 000 r/min
Примечание
Предельная частота вращения с допуском вала h6
Масса нетто изделия
1.03 kg
Соответствие стандарту
JIS
Для конкретного применения
Для погрузочно-разгрузочного оборудования

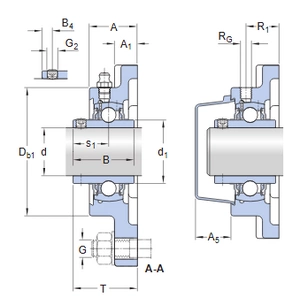

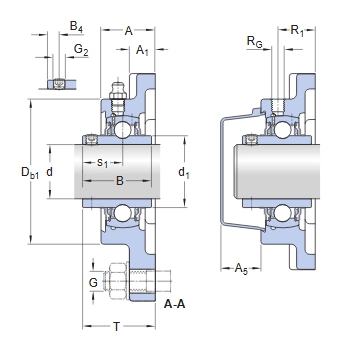

Диаметр отверстия
d 30 mm
Наружный диаметр внутреннего кольца
d1 ≈39.7 mm
Выступающая часть торцевой крышки
A5 22.5 mm
Ширина внутреннего кольца
B 38.1 mm
Расстояние от торца фиксирующего устройства до центра резьбы
B4 5 mm
Верхний наружный диаметр
Db1 80 mm

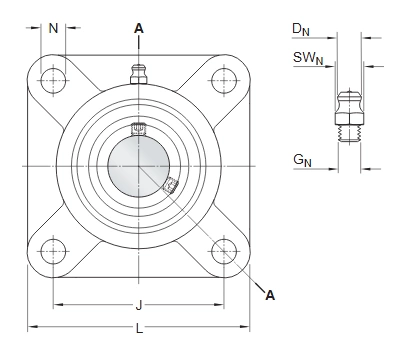

Расстояние между центрами отверстий под болты
J 83 mm
Диаметр отверстия для крепёжного болта
N 12 mm
Расстояние от торца фиксирующего устройства до центра дорожки качения
s1 22.2 mm
Резьба в корпусе для пресс-маслёнки
RG 1/4-28 UNF
Осевое позиционирование резьбы в корпусе
R1 20.5 mm
Диаметр сферы головки пресс-маслёнки
DN 6.6 mm
Размер шестигранного ключа для пресс-маслёнки
SWN 7.94 mm
Резьба пресс-маслёнки
GN 1/4-28 UNF
Предел усталостной прочности Pu
0.475 kN
Установочный винт G2
M6x0.75
Размер шестигранного ключа для установочного винта
3 mm
Рекомендуемый момент затяжки установочного винта
4 N·m
Рекомендуемый диаметр крепёжных болтов, мм G
10 mm
Рекомендуемый диаметр крепёжных болтов, дюймы G
0.375 in
