Диаметр крепёжного болта
16 mm
Общая ширина корпуса
56 mm
Средний диаметр отверстий под болты для фланцевого корпуса с круглым и треугольным фланцем
184 mm
Ширина подшипника, всего
77.8 mm
Тип фланцевого корпуса
Круглое
Количество отверстий под болты для крепежа
4
Тип отверстия под крепёжные болты
Подшипник скольжения
Приспособление для удержания, внутреннее кольцо
Установочные винты
Тип отверстия
Цилиндрический
Каучуковое демпфирующее кольцо
Без
Материал, подшипник
Подшипниковая сталь
Уплотнение, подшипник
Уплотнения и маслоотражательные кольца с обеих сторон
Типы уплотнения
Контактное, стандартное
Уплотнение, узел
Опциональная торцевая крышка
Смазочный материал
Пластичная смазка
Отверстия для повторного смазывания
С
Номинальная динамическая грузоподъёмность
66.3 kN
Номинальная статическая грузоподъёмность
49 kN
Предельная частота вращения
2 100 r/min
Примечание
Предельная частота вращения с допуском вала h6
Масса нетто изделия
7.86 kg
Соответствие стандарту
JIS
Для конкретного применения
Для погрузочно-разгрузочного оборудования
Уплотнение, подшипник
Уплотнения и маслоотражательные кольца с обеих сторон
Тип уплотнения, подшипник
Контактное, стандартное
Уплотнение, узел
Опциональная торцевая крышка

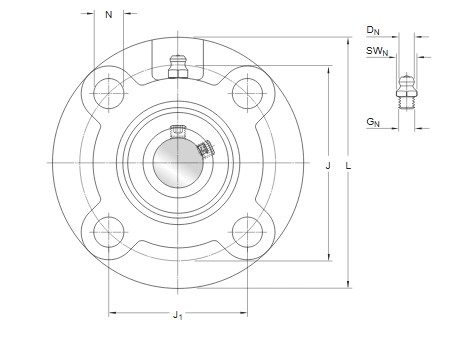

Диаметр отверстия
d 75 mm
Наружный диаметр внутреннего кольца
d1 ≈91.5 mm
Высота до центра сферического посадочного места
A3 16 mm
Выступающая часть торцевой крышки
A5 41.5 mm
Ширина внутреннего кольца
B 77.8 mm
Расстояние от торца фиксирующего устройства до центра резьбы
B4 11 mm
Наружный диаметр
Db 164.5 mm
Центрирующий диаметр
Dc 160 mm
Средний диаметр отверстий под болты
J 184
Расстояние между крепёжными болтами
J1 130.1 mm
Наружный диаметр
L 220 mm
Длина отверстия для крепёжного болта
N 19 mm
Расстояние от торца фиксирующего устройства до центра дорожки качения
s1 44.5 mm
Резьба в корпусе для пресс-маслёнки
RG 1/8-27 NPT
Осевое позиционирование резьбы в корпусе
R1 23 mm
Диаметр сферы головки пресс-маслёнки
DN 6.589 mm
Размер шестигранного ключа для пресс-маслёнки
SWN 11.11 mm
Резьба пресс-маслёнки
GN 1/8-27 NPT
Предел усталостной прочности Pu
2.04 kN
Установочный винт G2
M12x1.5
Размер шестигранного ключа для установочного винта
6.08 mm
Рекомендуемый момент затяжки установочного винта
28.5 N·m
Рекомендуемый диаметр крепёжных болтов, мм G
16 mm
Рекомендуемый диаметр крепёжных болтов, дюймы G
0.625 in
