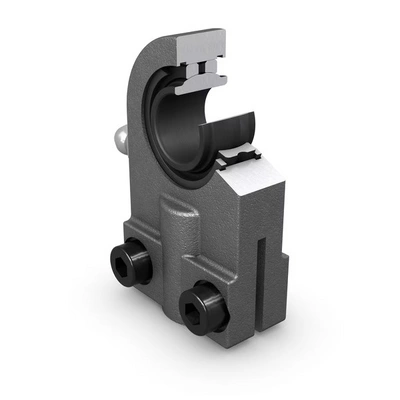

SIQG12 ESA

Наконечники

Внутренний диаметр (мм)

Ширина (мм)

Наружный диаметр (мм)

Вес (гр.)

110

Цена (руб.)

21 954

Цена: 21 954 ₽

Оформить

Основные размеры и рабочие характеристики

Диаметр отверстия, внутреннее кольцо подшипника

12 mm

Наружный диаметр, проушина корпуса

33 mm

Ширина, внутреннее кольцо подшипника

12 mm

Обозначение резьбы

M 12x1.25

Ширина, проушина корпуса

11 mm

Высота до центра, корпус (от конца хвостовика)

38 mm

Длина корпуса, итого

55 mm

Комбинация контактных поверхностей скольжения

Сталь/сталь, стандартный

Материал корпуса

Сталь

Материал, внутреннее кольцо

Подшипниковая сталь

Материал, наружное кольцо

Подшипниковая сталь

Техобслуживание

Требуется повторное смазывание

Функция крепления, хвостовик наконечника штока

Правая внутренняя резьба и зажимные винты

Уплотнение

Без

Номинальная динамическая грузоподъёмность

10.8 kN

Номинальная статическая грузоподъёмность

22 kN

Масса нетто изделия

0.105 kg

Диаметр отверстия

d 12 mm

Диаметр головки

d2 max.33 mm

Ширина внутреннего кольца

B 12 mm

Резьба

G M 12x1.25

Ширина головки

C1 max.11 mm

Высота от торца хвостовика до центра проушины наконечника штока

h1 38 mm

Угол наклона

α 4 °

Диаметр дорожки качения внутреннего кольца

dk 18 mm

Диаметр хвостовика корпуса

d4 max.17 mm

Длина резьбы

l3 min.17 mm

Длина (высота) корпуса

l4 max.55 mm

Расстояние от фаски хвостовика до центра проушины наконечника штока

l7 min.13 mm

Ширина хвостовика

N max.33 mm

Толщина основания хвостовика для зажимных болтов

N1 max.16 mm

Размер фаски отверстия

r1 min.0.3 mm

Размер болтов с внутренним шестигранником

M 5

Момент затяжки болта с внутренним шестигранником

6 N·m

Коэффициент удельной динамической нагрузки K

100 N/mm²

Константа материала KM

330
