Главная Каталог продукции Подшипники Радиально-упорные шарикоподшипники Подшипник 7304 BE-2RZP

7304 BE-2RZP

Подшипник

Внутренний диаметр (мм)

Ширина (мм)

Наружный диаметр (мм)

Вес (гр.)

137

Цена (руб.)

4 930

Цена: 4 930 ₽

Оформить

Основные размеры и рабочие характеристики

Диаметр отверстия

20 mm

Наружный диаметр

52 mm

Ширина

15 mm

Угол контакта

40 °

Тип контакта

Нормальный контакт (двухточечный)

Количество рядов

Приспособление для фиксации, наружное кольцо подшипника

Нет

Тип кольца

Цельные внутренние и наружные кольца

Сепаратор

Неметаллическое

Согласованная схема

Нет

Подшипник для универсального монтажа

Нет

Осевой внутренний зазор

Не применимо

Допуск

Нормальный

Материал, подшипник

Подшипниковая сталь

Покрытие

Без

Уплотнение

Уплотнения с обеих сторон

Типы уплотнения

Бесконтактное

Смазочный материал

Пластичная смазка

Возможность повторного смазывания

Без

Индикативный углеродный след продукции при производстве

0.493 kg CO2e

Номинальная динамическая грузоподъёмность

17.4 kN

Номинальная статическая грузоподъёмность

9.5 kN

Номинальная частота вращения

17 000 r/min

Предельная частота вращения

13 000 r/min

Масса нетто изделия

0.137 kg

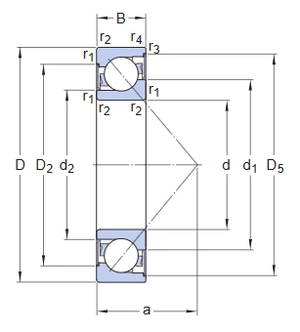

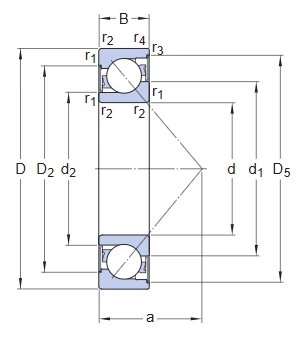

Диаметр отверстия

d 20 mm

Наружный диаметр

D 52 mm

Ширина

B 15 mm

Диаметр заплечика внутреннего кольца (большой торец)

d1 ≈32.9 mm

Диаметр заплечика внутреннего кольца (малый торец)

d2 ≈26.75 mm

Диаметр выточки на наружном кольце (большой торец)

D2 ≈41.55 mm

Диаметр выточки на наружном кольце (малый торец)

D5 ≈48.1 mm

Расстояние от торца до точки давления

22.8 mm

Размер фаски

r1,2 min.1.1 mm

Размер фаски

r3,4 min.0.6 mm

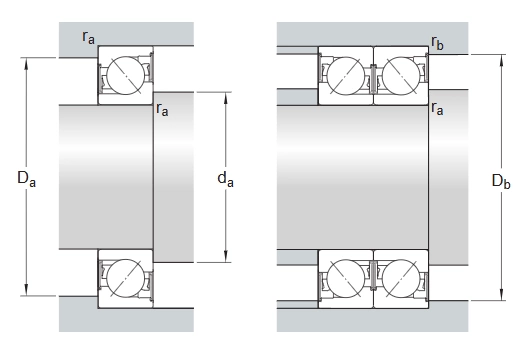

Диаметр опоры на валу

da min.27 mm

Диаметр опоры на валу

da max.30.5 mm

Диаметр опоры в корпусе

Da max.45 mm

Диаметр опоры корпуса

Db max.47.8 mm

Радиус галтели

ra max.1 mm

Радиус галтели

rb max.0.6 mm

Предел усталостной прочности Pu

0.4 kN

Коэффициент минимальной осевой нагрузки A

0.00191

Минимальный коэффициент радиальной нагрузки kr

0.1

Предельное значение e

1.14

Расчётный коэффициент (одиночный подшипник, подшипники с расположением по схеме «тандем») X

0.35

Расчётный коэффициент (одиночный подшипник, подшипники с расположением по схеме «тандем») Y0

0.26

Расчётный коэффициент (одиночный подшипник, подшипники с расположением по схеме «тандем») Y2

0.57

Расчётный коэффициент (подшипники с расположением по О-образной и X-образной схемам) X

0.57

Расчётный коэффициент (подшипники с расположением по О-образной и X-образной схемам) Y0

0.52

Расчётный коэффициент (подшипники с расположением по О-образной и X-образной схемам) Y1

0.55

Расчётный коэффициент (подшипники с расположением по О-образной и X-образной схемам) Y2

0.93
