7003 CEGB/HCP4A

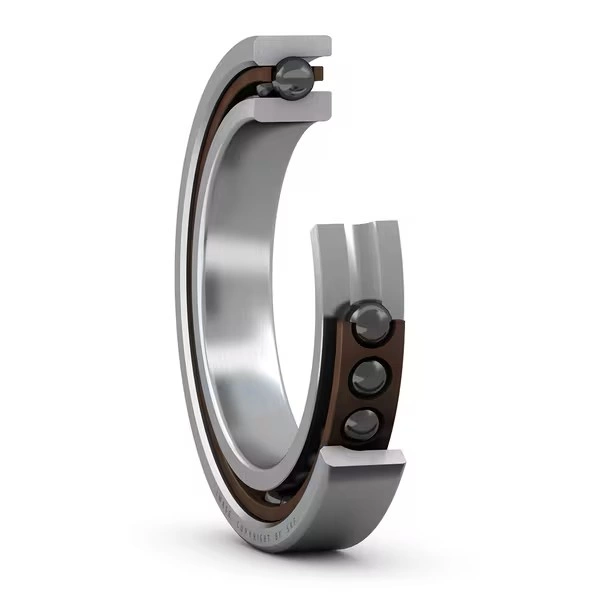

Подшипник
Внутренний диаметр (мм)
17
Ширина (мм)
10
Наружный диаметр (мм)
35
Вес (гр.)
33
Цена (руб.)
41 934
Цена: 41 934
 Оформить
Основные размеры и рабочие характеристики
Диаметр отверстия
17 mm
Наружный диаметр
35 mm
Ширина
10 mm
Угол контакта
15 °
Тип контакта
Нормальный контакт (двухточечный)
Количество рядов
1
Тип кольца
Цельные внутренние и наружные кольца
Конструкция
Для высоких частот вращения E
Подшипник для универсального монтажа
Да, О-образная схема (<>), X-образная схема (><) или тандем (>>)
Согласованная схема
Нет
Согласованное состояние (осевой зазор/преднатяг)
Измерительная нагрузка, класс B
Допуск
P4A
Материал, подшипник
Гибридный
Покрытие
Без
Уплотнение
Без
Смазочный материал
Нет
Индикативный углеродный след продукции при производстве
0.119 kg CO2e
Номинальная динамическая грузоподъёмность
5.85 kN
Номинальная статическая грузоподъёмность
2.55 kN
Масса нетто изделия
0.033 kg
Диаметр отверстия
d 17 mm
Наружный диаметр
D 35 mm
Ширина
B 10 mm
Диаметр заплечика внутреннего кольца (большой торец)
d1 22.7 mm
Диаметр заплечика внутреннего кольца (малый торец)
d2 21.1 mm
Диаметр заплечика наружного кольца (большой торец)
D1 29.3 mm
Размер фаски
r1,2 min.0.3 mm
Размер фаски
r3,4 min.0.15 mm
Расстояние от торца до точки давления
a 8.6 mm
Диаметр опоры на валу
da min.19 mm
Диаметр опоры на валу
db min.19 mm
Диаметр опоры корпуса
Da max.33 mm
Диаметр опоры корпуса
Db max.33.6 mm
Радиус галтели
ra max.0.3 mm
Радиус галтели
rb max.0.15 mm
Положение масляной форсунки
dn 24.1 mm
Предел усталостной прочности Pu
0.08 kN
Максимально достижимая частота вращения для условий смазывания пластичной смазкой
Подлежащий расчету: Одиночный подшипник (75000) x коэффициент снижения частоты вращения
Максимально достижимая частота вращения для условий масловоздушного смазывания
Для расчета: Одиночный подшипник (115000) x коэффициент снижения частоты вращения
Угол контакта A
15 °
Диаметр шарика Dw
5.556 mm
Количество рядов i
1
Количество шариков (на подшипник) z
12
Контрольное количество смазки (на подшипник) Gref
0.68 cm³
Класс преднатяга
B
Предварительная загрузка при размонтировании G
90 N
Осевая жёсткость
31 N/мкм
Поправочный коэффициент зависит от серии и размера подшипника f
1.04
Поправочный коэффициент в зависимости от угла контакта f1
1
Поправочный коэффициент, класс преднатяга B f2B
1.03
Поправочный коэффициент для гибридных подшипников fHC
1.01
Calculation factor for equivalent loads f0
7.2
