Главная Каталог продукции Подшипники Сферические роликоподшипники Сферический роликоподшипник 22214 EK

22214 EK

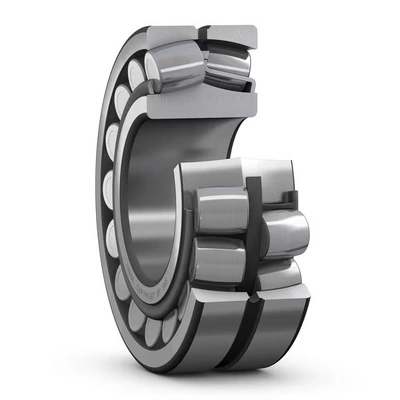

Сферический роликоподшипник

Внутренний диаметр (мм)

Ширина (мм)

Наружный диаметр (мм)

125

Вес (гр.)

1 500

Цена (руб.)

19 859

Цена: 19 859 ₽

Оформить

Основные размеры и рабочие характеристики

Диаметр отверстий

70 mm

Наружный диаметр

125 mm

Ширина

31 mm

Количество рядов

Приспособление для фиксации, наружное кольцо подшипника

Без

Тип отверстия

Конусность 1:12

Сепаратор

Листовой металл

Радиальный внутренний зазор

Класс допуска для размеров

Нормальный

Класс допуска биения

Уплотнение

Без

Смазочный материал

Нет

Возможность повторного смазывания

Ориентировочный углеродный след нового продукта

5.6 kg CO2e

Номинальная динамическая грузоподъёмность

213 kN

Номинальная статическая грузоподъёмность

228 kN

Номинальная частота вращения

5 000 r/min

Предельная частота вращения

6 700 r/min

Класс SKF

SKF Explorer

Масса нетто изделия

1.56 kg

Диаметр отверстия

d 70 mm

Предельные значения отклонения диаметра канала ствола в среднем диапазоне

tΔdmp 0 – 0.03 mm

Пределы отклонения конусообразного склона

tΔSL 0 – 0.03 mm

Наружный диаметр

D 125 mm

Предельные значения отклонения среднего диапазона внешнего диаметра

tΔDmp -0.018 – 0 mm

Ширина

B 31 mm

Пределы отклонения ширины кольца

tΔBs -0.06 – 0 mm

Диаметр заплечья внутреннего кольца

d2 ≈83 mm

Диаметр заплечика/выточки в наружном кольце

D1 ≈111 mm

Ширина смазочной канавки

b 6 mm

Диаметр смазочного отверстия

K 3 mm

Размер фаски

r1,2 min.1.5 mm

Класс допуска ISO для размеров

Нормальный

Диаметр опоры корпуса

Da max.116 mm

Радиус галтели

ra max.1.5 mm

Предел усталостной прочности Pu

25.5 kN

Предельное значение e

0.23

Расчётный коэффициент Y1

2.9

Расчётный коэффициент Y2

4.4

Расчётный коэффициент Y0

2.8

Диапазон высоты сечения на внутреннем кольце собранного подшипника tKia

5 мкм

Максимальное биение внутренней поверхности кольца относительно отверстия tSd

8 мкм

Диапазон высоты сечения на наружном кольце собранного подшипника tKea

11 мкм

Перпендикулярность внешней поверхности кольца tSD

5 мкм

Класс допуска ISO для геометрических допусков

Минимальный первоначальный допуск

70 мкм

Максимальный начальный зазор

95 мкм

Рекомендуемый угол затяжки стопорной гайки α

130 °
