Диаметр посадочного места подшипника
215 mm
Ширина посадочного места подшипника
86 mm
Высота до центра (стационарный корпус)
140 mm
Расстояние между центрами отверстий под болты
350 mm
Диаметр крепёжного болта
24 mm
Тип корпуса
Стационарный корпус
Конфигурация корпуса
Разъёмный
Схема монтажа
Сквозной вал/конец вала
Количество отверстий под болты для крепежа
2
Тип уплотнения корпуса подшипника
Без
Приспособления/возможность смазывания корпуса
Пластичная смазка
Масса нетто изделия
27.8 kg

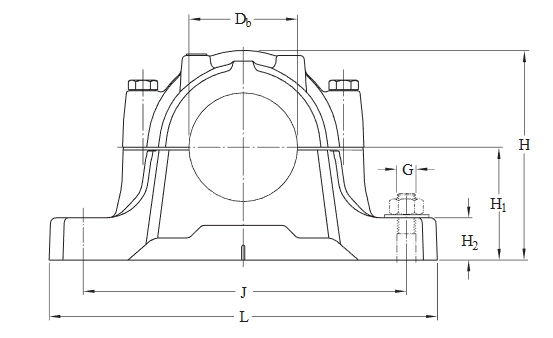

Диаметр посадочного места подшипника
Da 215 mm
Класс допуска диаметра посадочного места подшипника
G7
Ширина посадочного места подшипника
Ca 86 mm
Высота до центра посадочного места подшипника
H1 140 mm
Диаметр отверстия
Db 157.5 mm
Резьба смазочных отверстий
G1 1/8-27 NPSF

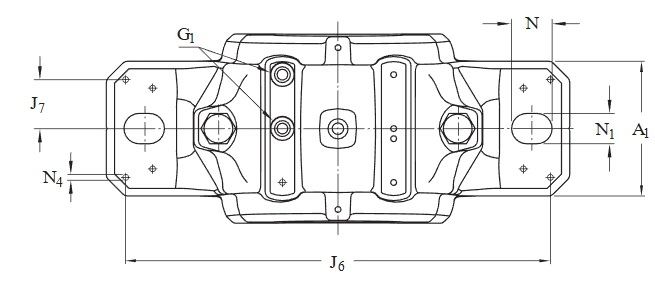

Расстояние между крепёжными болтами
J 350 mm
Длина отверстия для крепёжного болта
N 32 mm
Ширина отверстия для крепёжного болта
N1 26 mm
Внутренняя ширина между уплотнительными канавками
A3 151 mm
Ширина уплотнительной канавки
A4 6 mm
Расстояние до заднего торца уплотнительной канавки
A5 11 mm
Ширина диаметра отверстия
A6 15 mm
Диаметр уплотнительной канавки
Dc 167.5 mm
Расстояние между установочными штифтами
J6 378 mm
Осевое смещение установочных штифтов
J7 44 mm
Диаметр установочных штифтов
N4 max.8 mm

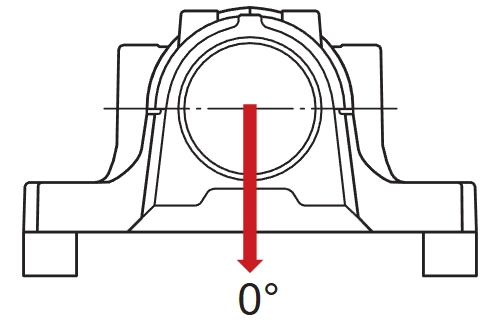

Нагрузка на разрыв при угле нагрузки 0° (если корпус не поддерживается на всей основе)
P0° 800 kN

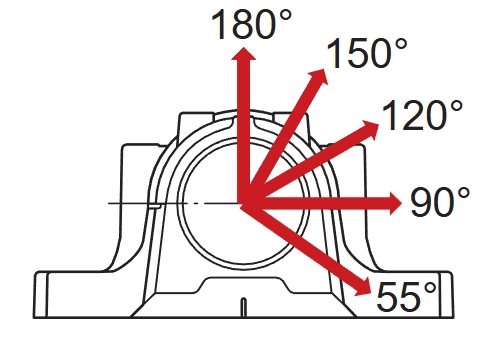

Разрушающая нагрузка при угле нагрузки 55°
P55° 790 kN
Разрушающая нагрузка при угле нагрузки 90°
P90° 470 kN
Разрушающая нагрузка при угле нагрузки 120°
P120° 350 kN
Разрушающая нагрузка при угле нагрузки 150°
P150° 320 kN
Разрушающая нагрузка при угле нагрузки 180°
P180° 400 kN
Разрушающая нагрузка, в осевом направлении
Pa 260 kN
Нагрузка для достижения предела текучести при угле нагрузки 120°
Q120° 620 kN
Нагрузка для достижения предела текучести при угле нагрузки 150°
Q150° 360 kN
Нагрузка для достижения предела текучести при угле нагрузки 180°
Q180° 310 kN
Защита от коррозии
Краска — в соответствии с ISO 12944-2, категория коррозионной нагрузки C2
Рекомендуемый диаметр крепёжных болтов G
24 mm
Рекомендуемый момент затяжки крепёжных болтов
665 N·m
Размер болтов крышки
M20x120
Момент затяжки для болтов крышки
200 N·m
Начальное заполнение пластичной смазкой, 20 %
630 g
Первоначальное заправка жира — 40%
1 000 g
Пресс-маслёнка
AH 1/8-27 PTF
