Диаметр посадочного места подшипника
160 mm
Ширина посадочного места подшипника
65 mm
Высота до центра (стационарный корпус)
100 mm
Расстояние между центрами отверстий под болты
290 mm
Диаметр крепёжного болта
20 mm
Тип корпуса
Стационарный корпус
Конфигурация корпуса
Разъёмный
Схема монтажа
Сквозной вал/конец вала
Количество отверстий под болты для крепежа
2
Тип уплотнения корпуса подшипника
Без
Приспособления/возможность смазывания корпуса
Пластичная смазка
Масса нетто изделия
12.1 kg
Диаметр посадочного места подшипника
Da 160 mm
Класс допуска диаметра посадочного места подшипника
G7
Ширина посадочного места подшипника
Ca 65 mm

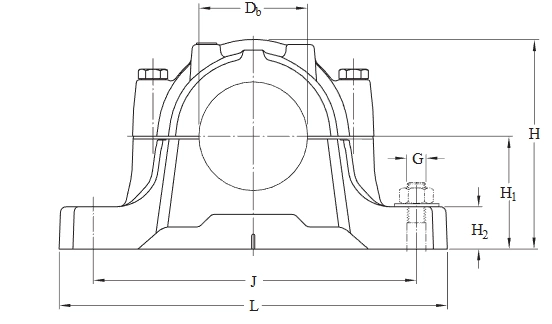

Высота до центра посадочного места подшипника
H1 100 mm
Диаметр отверстия
Db 120 mm
Резьба смазочных отверстий
G1 1/8-27 NPSF
Расстояние между крепёжными болтами
J 290 mm
Длина отверстия для крепёжного болта
N 28 mm
Ширина отверстия для крепёжного болта
N1 22 mm
Внутренняя ширина между уплотнительными канавками
A3 112 mm
Ширина уплотнительной канавки
A4 5 mm
Расстояние до заднего торца уплотнительной канавки
A5 9 mm
Ширина диаметра отверстия
A6 13 mm
Диаметр уплотнительной канавки
Dc 128.5 mm

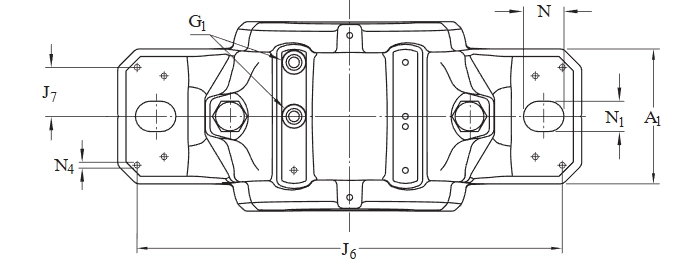

Расстояние между установочными штифтами
J6 317 mm
Осевое смещение установочных штифтов
J7 35 mm
Диаметр установочных штифтов
N4 max.8 mm

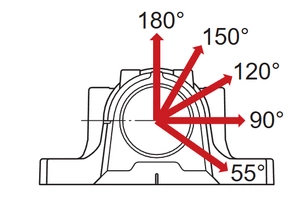

Нагрузка на разрыв при угле нагрузки 0° (если корпус не поддерживается на всей основе)
P0° 430 kN
Разрушающая нагрузка при угле нагрузки 55°
P55° 550 kN
Разрушающая нагрузка при угле нагрузки 90°
P90° 340 kN
Разрушающая нагрузка при угле нагрузки 120°
P120° 250 kN
Разрушающая нагрузка при угле нагрузки 150°
P150° 215 kN
Разрушающая нагрузка при угле нагрузки 180°
P180° 275 kN
Разрушающая нагрузка, в осевом направлении
Pa 180 kN
Нагрузка для достижения предела текучести при угле нагрузки 120°
Q120° 400 kN
Нагрузка для достижения предела текучести при угле нагрузки 150°
Q150° 230 kN
Нагрузка для достижения предела текучести при угле нагрузки 180°
Q180° 200 kN
Защита от коррозии
Краска — в соответствии с ISO 12944-2, категория коррозионной нагрузки C2
Рекомендуемый диаметр крепёжных болтов G
20 mm
Рекомендуемый момент затяжки крепёжных болтов
385 N·m
Размер болтов крышки
M 16x90
Момент затяжки для болтов крышки
150 N·m
Начальное заполнение пластичной смазкой, 20 %
260 g
Первоначальное заправка жира — 40%
430 g
Пресс-маслёнка
AH 1/8-27 PTF
