Диаметр посадочного места подшипника
370 mm
Ширина посадочного места подшипника
140 mm
Высота до центра (стационарный корпус)
220 mm
Расстояние между центрами отверстий под болты
540 mm
Расстояние между центрами отверстий под болты (осевое направление)
140 mm
Диаметр крепёжного болта
30 mm
Тип корпуса
Стационарный корпус
Конфигурация корпуса
Разъёмный
Схема монтажа
Сквозной вал/конец вала
Количество отверстий под болты для крепежа
4
Тип уплотнения корпуса подшипника
Без
Приспособления/возможность смазывания корпуса
Пластичная смазка
Масса нетто изделия
140 kg
Диаметр посадочного места подшипника
Da 370 mm
Класс допуска диаметра посадочного места подшипника
G7
Ширина посадочного места подшипника
Ca 140 mm
Высота до центра посадочного места подшипника
H1 220 mm
Диаметр отверстия
Db 221.4 mm
Резьба смазочных отверстий
G1 1/8-27 NPSF

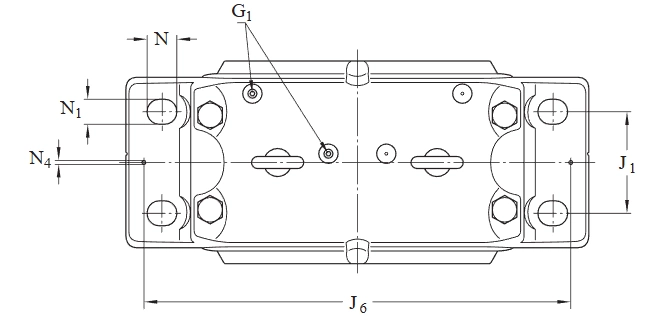

Расстояние между крепёжными болтами
J 540 mm
Осевое расстояние между крепёжными болтами
J1 140 mm
Длина отверстия для крепёжного болта (радиальная)
N 42 mm
Ширина отверстия для крепёжного болта
N1 35 mm
Смещение оси подшипника
s 12 mm
Внутренняя ширина
A3 215 mm
Ширина уплотнительной канавки
A4 11 mm
Ширина стадии лабиринта
A5 5.5 mm
Ширина лабиринта
A6 22 mm
Ширина между уплотнительными канавками
A7 270 mm
Диаметр уплотнительной канавки
Dc 236.4 mm
Диаметр уплотнительной канавки
Dd 245.4 mm
Расстояние между установочными штифтами
J6 590 mm
Диаметр установочных штифтов
N4 20 mm

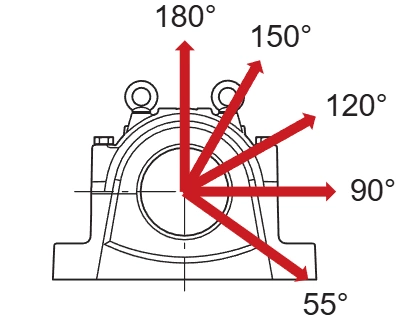

Нагрузка на разрыв при угле нагрузки 0° (если корпус не поддерживается на всей основе)
P0° 3 100 kN
Разрушающая нагрузка при угле нагрузки 55°
P55° 4 000 kN
Разрушающая нагрузка при угле нагрузки 90°
P90° 1 900 kN
Разрушающая нагрузка при угле нагрузки 120°
P120° 1 400 kN
Разрушающая нагрузка при угле нагрузки 150°
P150° 1 300 kN
Разрушающая нагрузка при угле нагрузки 180°
P180° 1 600 kN
Разрушающая нагрузка, в осевом направлении
Pa 1 000 kN
Нагрузка для достижения предела текучести при угле нагрузки 120°
Q120° 1 800 kN
Нагрузка для достижения предела текучести при угле нагрузки 150°
Q150° 1 040 kN
Нагрузка для достижения предела текучести при угле нагрузки 180°
Q180° 900 kN
Защита от коррозии
Краска — в соответствии с ISO 12944-2, категория коррозионной нагрузки C2
Рекомендуемый диаметр крепёжных болтов G
30 mm
Рекомендуемый момент затяжки крепёжных болтов
1 310 N·m
Размер болтов крышки
M24x160
Момент затяжки для болтов крышки
350 N·m
Начальное заполнение пластичной смазкой, 20 %
1.7 kg
Первоначальное заправка жира — 40%
2.7 kg
Пресс-маслёнка
AH 1/8-27 PTF, M1 G 1/8
