Диаметр посадочного места подшипника
320 mm
Ширина посадочного места подшипника
124 mm
Высота до центра (стационарный корпус)
190 mm
Расстояние между центрами отверстий под болты
480 mm
Расстояние между центрами отверстий под болты (осевое направление)
120 mm
Диаметр крепёжного болта
24 mm
Тип корпуса
Стационарный корпус
Конфигурация корпуса
Разъёмный
Схема монтажа
Сквозной вал/конец вала
Количество отверстий под болты для крепежа
4
Приспособления/возможность смазывания корпуса
Пластичная смазка
Масса нетто изделия
97.6 kg
Диаметр посадочного места подшипника
Da 320 mm
Класс допуска диаметра посадочного места подшипника
G7
Ширина посадочного места подшипника
Ca 124 mm
Высота до центра посадочного места подшипника
H1 190 mm
Диаметр отверстия
Db 191.4 mm
Резьба смазочных отверстий
G1 1/8-27 NPSF
Расстояние между крепёжными болтами
J 480 mm
Осевое расстояние между крепёжными болтами
J1 120 mm
Длина отверстия для крепёжного болта (радиальная)
N 34 mm
Ширина отверстия для крепёжного болта
N1 28 mm
Смещение оси подшипника
s 10 mm
Внутренняя ширина
A3 187 mm
Ширина уплотнительной канавки
A4 11 mm
Ширина стадии лабиринта
A5 5.5 mm
Ширина лабиринта
A6 22 mm
Ширина между уплотнительными канавками
A7 242 mm
Диаметр уплотнительной канавки
Dc 206.4 mm
Диаметр уплотнительной канавки
Dd 215.4 mm
Расстояние между установочными штифтами
J6 520 mm
Диаметр установочных штифтов
N4 20 mm

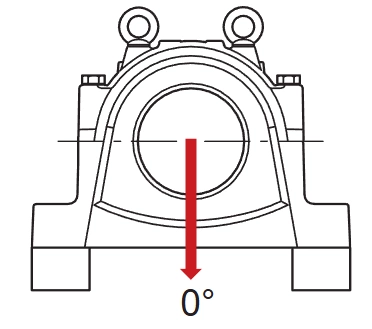

Нагрузка на разрыв при угле нагрузки 0° (если корпус не поддерживается на всей основе)
P0° 2 200 kN

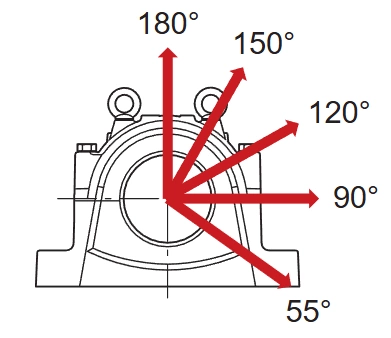

Разрушающая нагрузка при угле нагрузки 55°
P55° 2 700 kN
Разрушающая нагрузка при угле нагрузки 90°
P90° 1 300 kN
Разрушающая нагрузка при угле нагрузки 120°
P120° 1 000 kN
Разрушающая нагрузка при угле нагрузки 150°
P150° 880 kN
Разрушающая нагрузка при угле нагрузки 180°
P180° 1 100 kN
Разрушающая нагрузка, в осевом направлении
Pa 710 kN
Нагрузка для достижения предела текучести при угле нагрузки 120°
Q120° 1 800 kN
Нагрузка для достижения предела текучести при угле нагрузки 150°
Q150° 1 040 kN
Нагрузка для достижения предела текучести при угле нагрузки 180°
Q180° 900 kN
Защита от коррозии
Краска — в соответствии с ISO 12944-2, категория коррозионной нагрузки C2
Рекомендуемый диаметр крепёжных болтов G
24 mm
Рекомендуемый момент затяжки крепёжных болтов
665 N·m
Размер болтов крышки
M24x150
Момент затяжки для болтов крышки
350 N·m
Начальное заполнение пластичной смазкой, 20 %
1.2 kg
Первоначальное заправка жира — 40%
1.8 kg
AH 1/8-27 PTF, M1 G 1/8
Пресс-маслёнка
