Диаметр крепёжного болта
10 mm
Высота до центра (стационарный корпус)
33.3 mm
Общая ширина корпуса
32 mm
Расстояние между центрами отверстий под болты
97 mm
Ширина подшипника, всего
31 mm
Тип корпуса
Подушкоблок, обычное основание
Количество отверстий под болты для крепежа
2
Тип отверстия под крепёжные болты
Подшипник скольжения
Приспособление для удержания, внутреннее кольцо
Установочные винты
Тип отверстия
Цилиндрический
Каучуковое демпфирующее кольцо
Без
Материал, подшипник
Подшипниковая сталь
Уплотнение, подшипник
Уплотнения и маслоотражательные кольца с обеих сторон
Типы уплотнения
Контактное, стандартное
Уплотнение, узел
Опциональная торцевая крышка
Смазочный материал
Пластичная смазка
Отверстия для повторного смазывания
С
Номинальная динамическая грузоподъёмность
12.7 kN
Номинальная статическая грузоподъёмность
6.55 kN
Предельная частота вращения
8 500 r/min
Примечание
Предельная частота вращения с допуском вала h6
Масса нетто изделия
0.588 kg
Соответствие стандарту
ISO

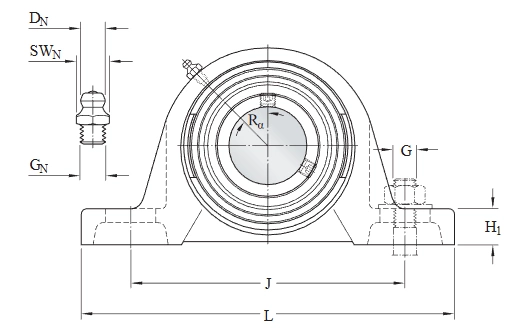

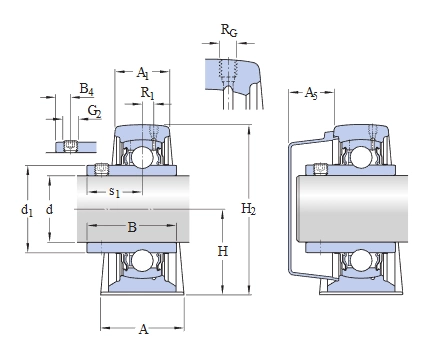

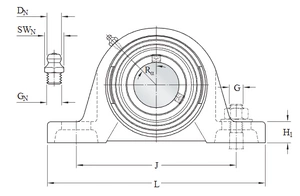

Диаметр отверстия
d 20 mm
Диаметр заплечика внутреннего кольца
d1 ≈28.2 mm
Ширина верхней части
A1 21 mm
Выступающая часть торцевой крышки
A5 20.5 mm
Ширина внутреннего кольца
B 31 mm
Расстояние от торца фиксирующего устройства до центра резьбы
B4 4.5 mm
Высота до центра сферического посадочного места
H 33.3 mm
Расстояние между крепёжными болтами
J 97 mm
Максимальное расстояние между крепёжными болтами
J max.106 mm
Минимальное расстояние между крепёжными болтами
J min.88 mm
Диаметр отверстия для крепёжного болта
N 11.5 mm
Длина отверстия для крепёжного болта
N1 20.5 mm
Расстояние от торца фиксирующего устройства до центра дорожки качения
s1 18.3 mm
Резьба в корпусе для пресс-маслёнки
RG 1/4-28 UNF
Осевое позиционирование резьбы в корпусе
R1 2 mm
Угловое позиционирование резьбы в корпусе
Rα 45 °
Диаметр сферы головки пресс-маслёнки
DN 6.5 mm
Размер шестигранного ключа для пресс-маслёнки
SWN 7 mm
Резьба пресс-маслёнки
GN 1/4-28 SAE-LT

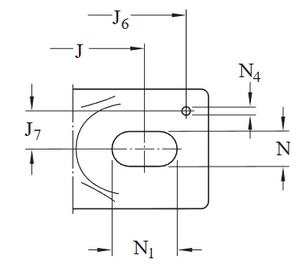

Расстояние между установочными штифтами
J6 118 mm
Осевое смещение установочных штифтов
J7 11.5 mm
Рекомендуемый диаметр установочных штифтов
N4 2 mm
Предел усталостной прочности Pu
0.28 kN
Установочный винт G2
M6x0.75
Размер шестигранного ключа для установочного винта
3 mm
Рекомендуемый момент затяжки установочного винта
4 N·m
Рекомендуемый диаметр крепёжных болтов, мм G
10 mm
Рекомендуемый диаметр крепёжных болтов, дюймы G
0.375 in
