Диаметр крепёжного болта
24 mm
Высота до центра (стационарный корпус)
115 mm
Общая ширина корпуса
95 mm
Расстояние между центрами отверстий под болты
308 mm
Ширина подшипника, всего
98.4 mm
Тип корпуса
Подушечный блок, нормальное основание
Количество отверстий под болты для крепежа
2
Тип отверстия под крепёжные болты
Подшипник скольжения
Приспособление для удержания, внутреннее кольцо
Установочные винты
Тип отверстия
Цилиндрический
Каучуковое демпфирующее кольцо
Без
Материал, подшипник
Подшипниковая сталь
Уплотнение, подшипник
Уплотнения и маслоотражательные кольца с обеих сторон
Типы уплотнения
Контактное, стандартное
Смазочный материал
Пластичная смазка
Отверстия для повторного смазывания
С
Номинальная динамическая грузоподъёмность
124 kN
Номинальная статическая грузоподъёмность
93 kN
Предельная частота вращения
1 900 r/min
Примечание
Предельная частота вращения с допуском вала h6
Масса нетто изделия
17.7 kg
Соответствие стандарту
JIS
Для конкретного применения
Для погрузочно-разгрузочного оборудования

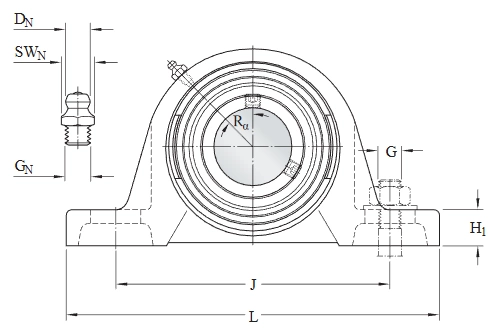

Диаметр отверстия
d 100 mm
Диаметр заплечика внутреннего кольца
d1 ≈124.8 mm
Ширина верхней части
A1 57 mm
Ширина внутреннего кольца
B 98.4 mm
Расстояние от торца фиксирующего устройства до центра резьбы
B4 18 mm
Высота до центра сферического посадочного места
H 115 mm
Расстояние между крепёжными болтами
J 308 mm
Максимальное расстояние между крепёжными болтами
J max.330 mm
Минимальное расстояние между крепёжными болтами
J min.286 mm
Диаметр отверстия для крепёжного болта
N 26 mm
Длина отверстия для крепёжного болта
N1 48 mm
Расстояние от торца фиксирующего устройства до центра дорожки качения
s1 63.4 mm
Резьба в корпусе для пресс-маслёнки
RG 1/4-28 UNF
Осевое позиционирование резьбы в корпусе
R1 10.5 mm
Угловое позиционирование резьбы в корпусе
Rα 45 °
Диаметр сферы головки пресс-маслёнки
DN 6.5 mm
Размер шестигранного ключа для пресс-маслёнки
SWN 7 mm
Резьба пресс-маслёнки
GN 1/4-28 SAE-L
Расстояние между установочными штифтами
J6 352 mm
Осевое смещение установочных штифтов
J7 33.5 mm
Рекомендуемый диаметр установочных штифтов
N4 4 mm
Предел усталостной прочности Pu
3.35 kN
Установочный винт G2
M12x1.5
Размер шестигранного ключа для установочного винта
6 mm
Рекомендуемый момент затяжки установочного винта
28.5 N·m
Рекомендуемый диаметр крепёжных болтов, мм G
24 mm
Рекомендуемый диаметр крепёжных болтов, дюймы G
0.9375 in
